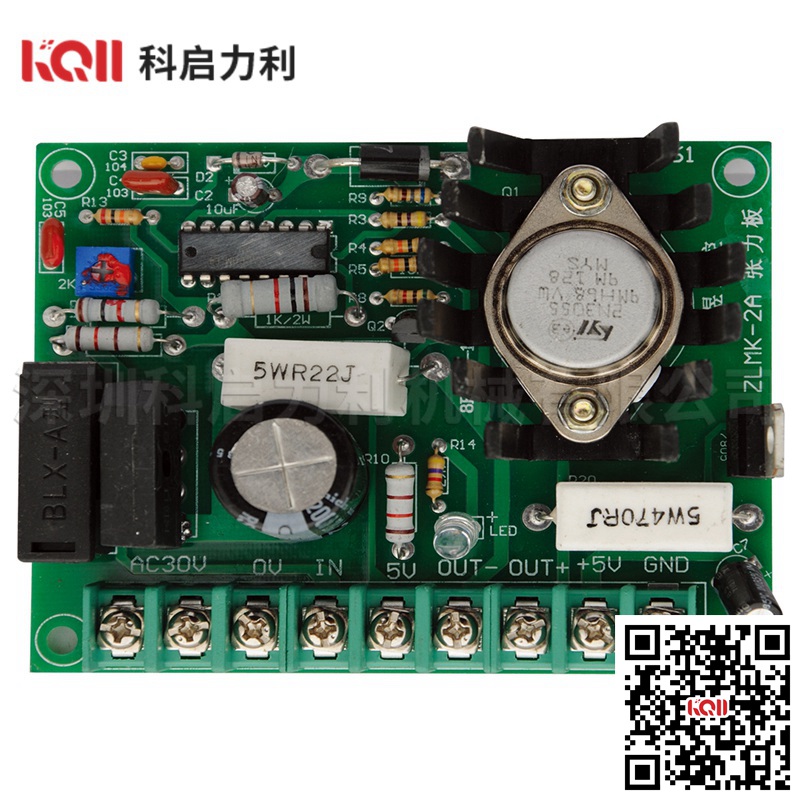

手动张力板
主电路采用电源经变压器输出，整流滤波后，以调节脉宽占空比的方式调节电流的反馈型脉宽PWM控制输出，解决了以往大功率晶体管压降高、发热严重的问题，而且电路具有电流输出稳定，功率管发热低等特点，同时也使整机的结构紧凑。由于电路设计时采用了单电源30V输入故使张力板工作，接线更简单，并带过流和短路保护使系统更稳定可靠。
规格参数
AC30V±15%
DC 0-2A(适配负载阻抗6-8Ω）
DC 0-24V
≤0.02A
DC5V、12V、100 mA
63W、220V/30V
0.5-20KG
95×75×40(mm)(长×宽×高)
